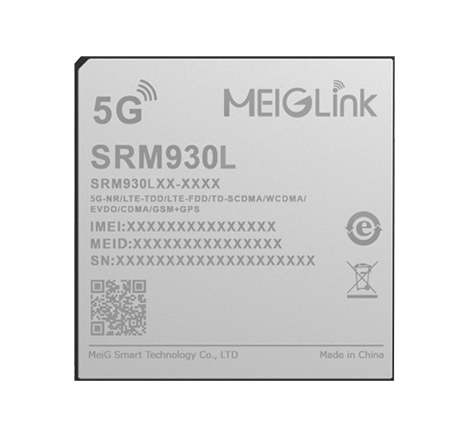

5G智能模组SRM930L

5G智能模组SRM930L

5G智能模组SRM930L

美格智能SRM930L系列模组,基于高通5G SoC QCM5430平台开发。模组采用高通Kryo™ 670 CPU(2* A78 2.1GHz + 4* A551.8GHz),6nm FinFET制程,64bit ARM V8内核。内置Adreno™ GPU 642L,支持OpenGL ES 3.2,Vulkan1.x,支持OpenCL 2.0。模组内置AI处理器Dual HVX和2K HMX,AI算力超过3.5 Tops。内置Adreno™ VPU 633,最高支持4K30视频编码或4K60视频解码,支持H.264/H.265。模组搭载 Android 11操作系统,内置存储为64GB+4GB(或128GB+8GB),支持5G NR sub-6Ghz,支持DL 4x4 MIMO, UL 1x1 MIMO,支持NSA和SA,集成L1+L5 GPS,集成Wi-Fi及BT功能。


SRM930L系列模组集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口等等;可提供语音、短信、通讯簿,可广泛应用于5G网络下的视频记录仪、智慧驾舱,智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、智能手持终端、无人机等产品。



主要优势:

● 支持5G NR Sub-6Ghz,支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

● 支持Wi-Fi 6E,2x2 MU MIMO

● 3.5Tops AI算力

● 支持双屏异显(FHD+@60fps DSI + 4K@60fps DP)

● 4路摄像头接口,2路Bayer + 2路RDI

● 集成L1+L5 GNSS双频定位,满足不同环境下快速、精准定位的需求

● 视频支持4K@30fps录制或4K@60fps播放

● 接口丰富:USB/SPI/UART/ ...

基本属性:
产品型号:

5G智能模组SRM930L

封装特性:

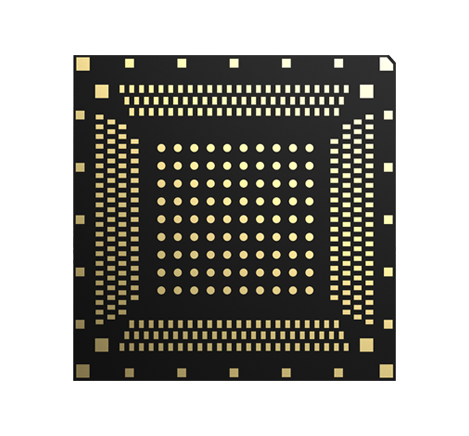

LGA封装

操作系统:Android 11.0
存储:

64GB UFS + 4GB LPDDR4x (默认)128GB UFS + 8GB LPDDR4x (可选)256GB UFS + 12GB LPDDR4x (可选)

工作温度:-25°C ~ +75°C
存储温度:-40°C ~ +90°C
工作电压:3.5V~4.35V(典型值:3.8V)
尺寸(mm):

47.0×48.0×3.0mm

重量:

约13.0g

认证:CCC*
特性
WLAN:

Wi-Fi 6E(2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

蓝牙:

BT5.2

GNSS:

GPS/GLONASS/BeiDou, L1+L5 GPS

Modem:

3GPP Rel.15 5G NR

sub-6 GHz 5G NR

256 QAM uplink/downlink in sub-6 GHz

Rel.15 LTE multi-mode modem

支持双屏异显
支持双卡双待
通过USB进行固件更新
其它接口:
I2C接口:5组
(U)SIM接口:2组(1.8V/2.95V)
UART接口:3组(支持硬件流控,最高速率可达(4Mbps)
SD卡接口:1组(支持 SD 3.0, 4-bit SDIO,dual-voltage)
SPI接口:2组
ADC接口:2组
GPIO接口:19组
马达驱动接口:1组
Flashlight 接口:2路
LED指示接口:4组
PWRKEY :1.8V,内部上拉
天线接口:主天线*4、GNSS天线*1、Wi-Fi&BT 天线*2
USB 接口
双USB接口:1 x USB 3.1 Gen1 + 1 x USB 2.0,支持USB OTG
音频接口
模拟输出:扬声器、听筒、耳机
模拟输入:3组麦克风,支持1组降噪麦克风
数字接口:4 x MIS接口,2 x I2S接口,支持Audio over USB Type-C
触摸屏接口
I2C接口电容式触摸屏
摄像头接口
4 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2
2× 14 bit ISP + 2× lite ISP 22 + 22 MP or 64MP 30fps
接口信息
显示接口
FHD+@60fps MIPI-DSI + 4K@60fps Displayport
One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2
DisplayPort v1.4 over USB Type-C
多媒体信息
视频编解码
Decode : 4K@60fps H.264/H.265/VP9
Encode : 4K@30fps H.264/H.265
Concurrency : 1080P60 D +1080P60 E or 4K30 D + 1080P30E
SRM930L系列频段信息
SRM930L-C:
5G-NR:

N1/N28/N41/N78/N79

LTE-FDD:B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
SRM930L-E:
5G-NR:N1/N3/N20/N28/N78
LTE-FDD: B1/B3/B5/B7/B8/B20
LTE-TDD: B38/B40/B41
SRM930L-J:
5G-NR:N1/N3/N77/N78/N79
LTE-FDD: B1/B3/B8/B9/B19/B26/B28
LTE-TDD: B41
SNM930L:
无蜂窝通讯,支持Wi-Fi & BT
备注:*研发中
